星云5V100A/6V120A
電芯能量回饋充放電測試系統

星云5V100A/6V120A電芯能量回饋充放電測試系統是一款由計算機控制的能量回饋式電源測試系統。主要用于高功率高能量二次電池（3C電池、動力電池、儲能電池等）電性能測試，如：電池循環壽命試驗，容量測試，直流內阻測試，充放電特性測試，深度放電試驗，電池一致性測試，倍率充放電測試等，可實現充放電數據監測一體化。

應用范圍

3C電池
動力電池
儲能電池

產品亮點

直流母線架構

支持柜內通道間能量轉換

3量程自動分檔

擋位精度：±0.05%F.S.

10ms記錄間隔

捕捉瞬間電流電壓波動

20ms工況路譜

更好分析動態變化

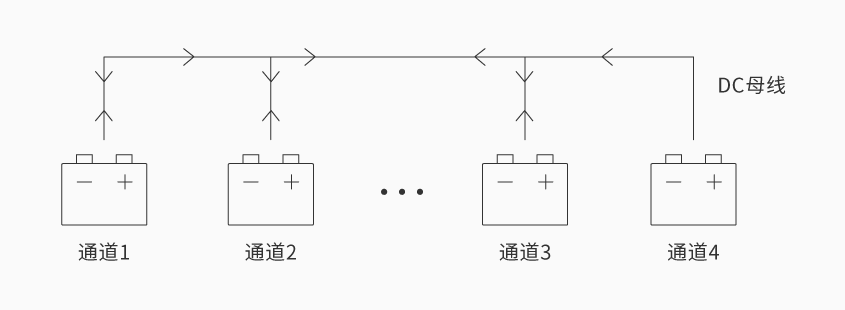

模塊間直流母線架構
助力客戶降本增效

柜內實現直流母線架構，當各個通道中電芯測試有充/有放時,可在設備內部直流母線形成能量回饋回路：通道間能量轉換最佳效率(通道到通道)≥84%，可為客戶降本增效，節省電費開支

3量程自動分檔

電流精度：±0.03%F.S.
電壓精度：±0.02%F.S.
10ms實時記錄捕捉瞬間變化

快速感知電池的瞬間波動，精準記錄關鍵數據，防止遺漏重要信息
支持20ms路譜

路譜數據精度＜0.05%F.S.
還原路況實時動態，滿足各種實時動態測試

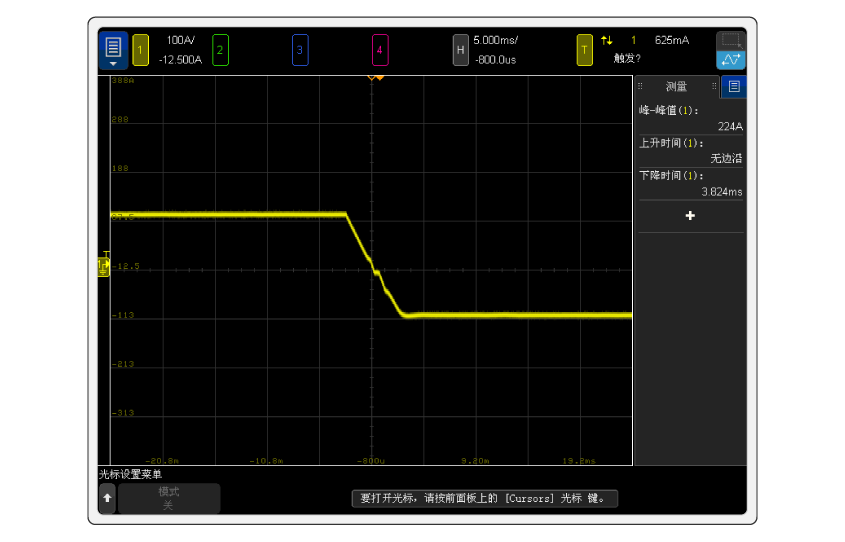

高速電流響應≤5ms

電流響應時間：0A到120A＜2.3ms
切換時間：充電120A-放電120A＜3.9ms
高性能中位機
全脫機運行12小時

? 系統架構中加入高性能中位機，實現設備端邊緣計算能力，從而降低通訊回路延遲、提升設備端運算控制實時性和設備穩定性
? 搭載NEBTS軟件，實現多種復雜運算，最高可全脫機穩定運行12小時，上位機恢復時自動接續
全局保護運行無憂

? 電壓/電流/上下限/電網過/欠壓/容量上下限保護
? 過頻/過功率保護
? 設備斷電續接保護
? 通道異常捕獲保護
? 電池反接保護
? 自診斷保護
? 過熱保護
? 保護日志可追溯

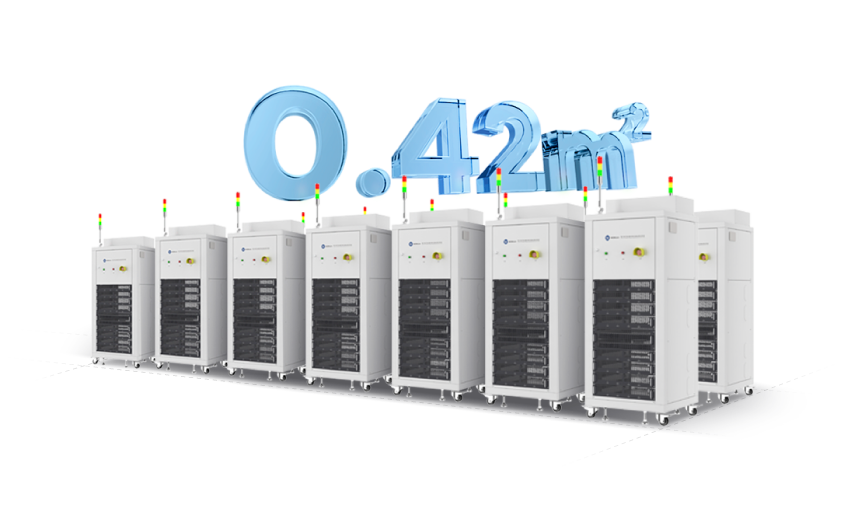

32通道占地0.42㎡
小身材高效能

一樣的廠房面積，更高的單位產能
在空間運維實現降本增效

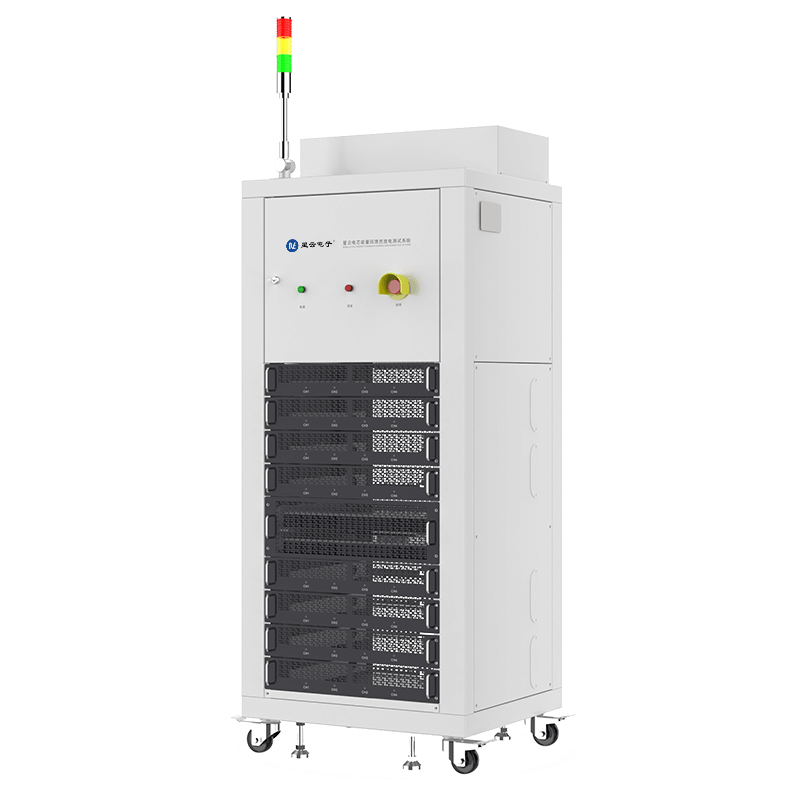

前進風后出風
具備良好的散熱性能

設備整柜采用“前進風，后出風”排熱設計，同時通過散熱孔密集增設，利用熱氣流上升的特點，提升內部空氣流通，保障設備運行溫度正常和系統穩定、安全運行
